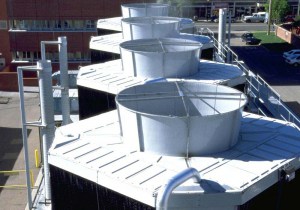

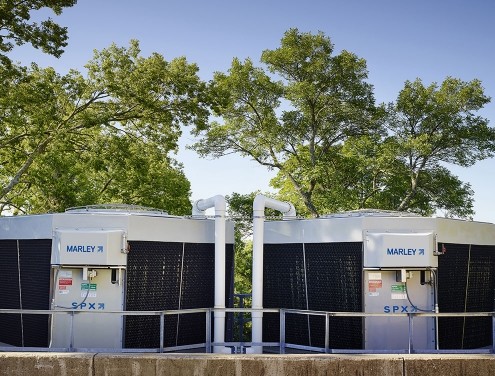

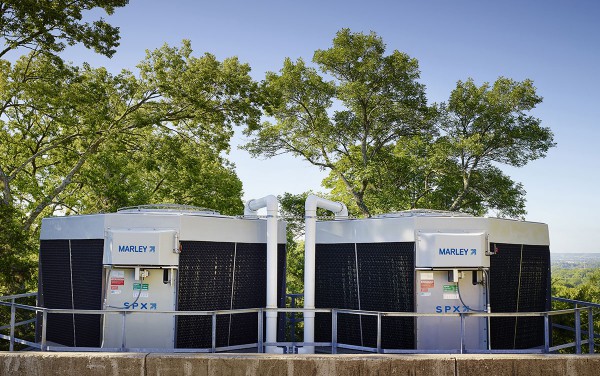

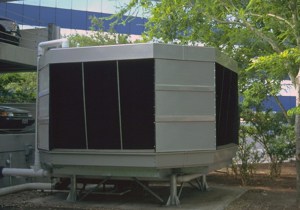

La conception compacte et unique de la gamme QuadraFlow est à la mesure de ses performances, de sa maintenabilité et de sa fiabilité. Les tours QuadraFlow font appel à des matériaux de construction inertes et résistants à la corrosion qui peuvent être utilisés toute l’année et dans une grande variété d’environnements. Ces tours sont fabriquées en usine et conçues pour être assemblées sur site.
Particularités
Durée de vie prolongée
Les tours QuadraFlow sont fabriquées en matériaux résistants à la corrosion pour assurer la fiabilité dans des environnements d’exploitation rudes. Leur garantie de cinq ans couvre le remplissage, les équipements mécaniques et la structure.
Faibles coûts d’exploitation
Marley’s high-efficiency fill and fans, gravity-flow water distribution, and efficient Geareducer® work together to offer maximum cooling with minimum power use.
Performances par tout temps
Les tours se caractérisent par de bonnes performances en été, une réponse adéquate aux techniques de gestion de l’énergie au printemps et en automne, et par un fonctionnement presque sans formation de givre en hiver, sans oublier une maintenance réduite au minimum toute l’année !
Maintenance réduite au minimum
- Ventilateur à pas réglable à tirage induit
- Marley System 5 Geareducer
- Arbre d’entraînement flottant en acier inoxydable
- Moteur à ventilation extérieure, facteur de service de 1,15, arbre horizontal et matériaux de construction inertes
- Le système Geareducer ne nécessite aucun changement d’huile pendant 5 ans. Il s’agit du système requérant le moins d’entretien de l’industrie.
- Système de distribution d’eau
- Système de distribution par gravité : maintenance aisée et non contraignante.
- Les recouvrements de bassin sont standard.
- Pulvérisateurs hélicoïdaux en polypropylène Marley.
- Remplissage sous forme de pellicules de PVC thermoformé Marley MX suspendu à des tubes en acier profilé.
- Des éliminateurs et des auvents intégraux laissent l’eau en circulation confinée au remplissage, même à de faibles débits d’air.
Structure
- Configuration à flux transversal : maintenance plus simple et plus sûre.
- Fibre de verre et acier inoxydable série 300 : construction résistante à la corrosion.
- Admission d’air des quatre côtés : réduction de la recirculation
- Ossature en acier : simplifie les contraintes liées aux fondations.
Pièces de qualité
- Ventilateur axial à haut rendement : les pales à pas réglable autorisent une utilisation maximale de la puissance nominale et permettent un réglage sur site pour optimiser les performances de la tour.
- System 5 Geareducer® : l’option Geareducer ne nécessite aucun changement d’huile pendant 5 ans. Il s’agit du système requérant le moins d’entretien de l’industrie ! Il permet en outre de réduire les flux de déchets et les effets sur l’environnement. Des essais indépendants ont démontré que ce système est jusqu’à 4 dBA plus silencieux que les réducteurs utilisés par la plupart des autres fabricants de tours de refroidissement.
- Moteur de ventilation : moteur à ventilation extérieure avec facteur de service de 1,15 et à arbre horizontal conçu selon les spécifications de Marley pour la tour de refroidissement. Moteur spécifiquement isolé pour garantir le service de la tour de refroidissement à voie humide.
- Accouplement SofTork : absorbe les chocs au démarrage et compense les défauts d’alignement mineurs entre le moteur et le système Geareducer.
- Garantie mécanique de cinq ans : pendant cinq ans, garantie totale des équipements mécaniques plus réducteur exclusif System 5 Geareducer 5 ans sans maintenance.
Options courantes
- Dérivation d’eau d’admission : par temps froid, dérivation totale directement dans le bassin de collecte de la tour.
- Grillage en acier relevable : permet l’assemblage de la tour au niveau du sol sur des supports temporaires, et puis son levage pour une installation sur le site final.
- Fibre de verre ignifuge : propagation de flamme degré 25 ou moins selon ASTM E 84.
- Systèmes de commande : différentes gamme de sophistication, de la mise en marche et de l’arrêt du ventilateur aux API fonctionnant conjointement avec le système du bâtiment ou de la ligne.
- Variateur de vitesse pour le contrôle de la température, la gestion énergétique et la prolongation de la durée de vie des équipements mécaniques.
- Réchauffeur électrique de bassin : maintient la température de l’eau du bassin de collecte entre 4,5 ºC et 7,5 ºC.
- Disjoncteur de sécurité contre les vibrations : arrête le moteur de ventilation en cas de vibrations excessives.
- Système de contrôle du niveau de l’eau : pour une surveillance du niveau de l’eau avec appoint d’eau par électrovanne. Les configurations comprennent un appoint avec alarme et protection de niveau haut/bas et coupure du réchauffeur électrique de bassin.
- Interrupteur à flotteur Magnetrol® : pour une surveillance du niveau de l’eau avec appoint d’eau par électrovanne.
