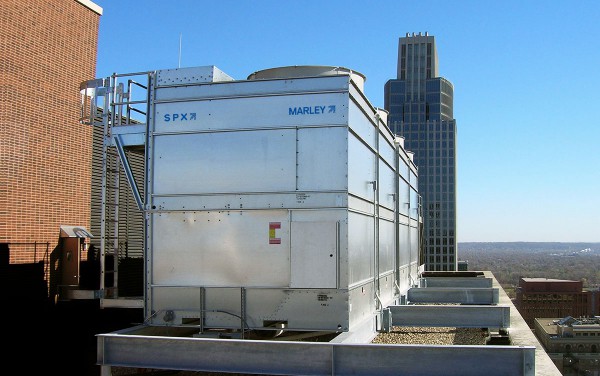

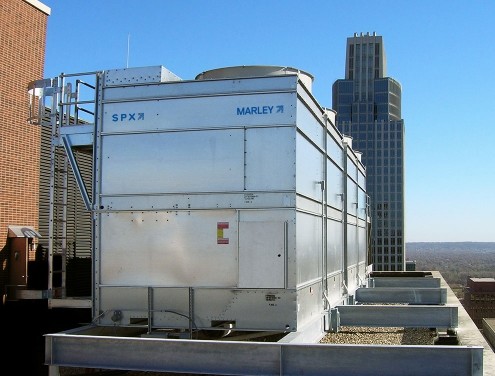

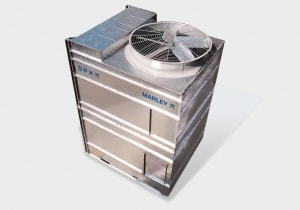

Assemblée en usine ou montée sur site, les tours de refroidissement de la gamme Marley AV sont conçues pour minimiser les coûts et maximiser les performances de refroidissement grâce à une installation simple et rapide et à des opérations de maintenance réduites au minimum. La conception de ces tours repose sur un flux transversal unique à tirage induit et permet de limiter la consommation énergétique tout en réduisant l’encombrement au sol. Le remplacement de certaines installations à contre-courant à tirage forcé par des installations à flux transversal s’avère donc avantageux.
Système de distribution d’eau AV
- Système de distribution par gravité Maintenance aisée, sans restrictions. Les recouvrements de bassin sont standard.
- Pulvérisateurs hélicoïdaux en polypropylène Marley pour une distribution d’eau constante et prévisible.
- Le remplissage sous forme de pellicules de PVC thermoformées Marley MX75 est suspendu à la structure supérieure de la tour par des éléments de support en acier galvanisé permettant de laisser un espace suffisant entre le remplissage et le sol incliné du bassin de collecte autonettoyant pour un nettoyage aisé du bassin. Des éliminateurs et des auvents intégraux laissent l’eau en circulation confinée au remplissage avec une large gamme de débits d’air.
Structure AV
- Configuration à flux transversal pour une inspection, des réparations et une maintenance plus simples et plus sûres.
- Acier galvanisé dur G235. Également disponible en acier inoxydable série 300.
- Les modules assemblés en usine, notamment les cylindres de ventilateur, garantissent une installation finale sur site en toute facilité.
- Portes d’accès de grandes dimensions : le plénum de la tour AV n’est pas sous confinement, ce qui permet une inspection visuelle rapide du bassin d’eau froide, de la structure interne, des éliminateurs de gouttes et des éléments mécaniques.
Système de déplacement d’air AV
- Cylindre simplifié aérodynamique de ventilateur à ouïes garantissant un écoulement d’air peu turbulent sur toute la surface du cylindre.
- Ventilateur en alliage d’aluminium à toute épreuve avec ailettes à pas réglable.
- Les ventilateurs, plus grands et de 5,6 kW de puissance, sont entraînés par une courroie trapézoïdale renforcée, striée, en néoprène et polyester, par l’intermédiaire d’une poulie à gorge en alliage d’aluminium résistant à la corrosion.
- Le ventilateur et l’arbre sont supportés par des roulements à rouleaux à alignement automatique lubrifiés à la graisse, sélectionnés avec une durée de vie L10 de 50 000 à 100 000 heures.
- Moteur à ventilation extérieure avec facteur de service 1,15 et couple variable, spécifiquement isolé pour la tour de refroidissement.
- Le système de déplacement d’air AV est garanti contre les pannes pour une durée de cinq ans à partir de la date d’expédition. La garantie couvre le ventilateur, l’arbre de ventilateur, les roulements et le support de l’équipement mécanique.
Avantages clés
- Remplacement idéal remplacement facilité des tours à tirage forcé ou d’autres installations sensibles à l’espace.
- Faibles coûts énergétiques les ventilateurs à haut rendement consomment deux fois moins que les soufflantes. De plus, la distribution d’eau par gravité permet davantage d’économies grâce à une hauteur de charge totale inférieure.
- Facilité d’accès les portes d’accès de grandes dimensions (environ 85 x 115 cm) au niveau des deux parois d’extrémité et le plénum facilitent la réparation de la tour AV et l’accès au bassin et à l’équipement mécanique. En aucun cas la peinture ne peut masquer les trappes d’accès.
- Faibles coûts de tuyauterie admission unique pour une installation simple et rapide.
- Longue durée de vie ossature en acier galvanisé G235 dur, assemblage en usine de qualité. (Disponible en option en acier inoxydable série 300.)
- Fiabilité par tout temps les auvents intégraux éliminent les éclaboussures extérieures, évitant presque totalement la formation de givre par temps froid.
- Conception pour situations réelles tours conçues pour résister à toutes les situations (transport, exploitation, charges dynamiques, vent fort, séisme, etc.).
- Remplissage MX75 résistant et hautes performances éliminateurs de gouttes cellulaires à haut rendement et auvents en nid d’abeilles intégralement moulés dans les couches de remplissage.
- Ventilateur axial en alliage d’aluminium les pales à pas réglable autorisent une utilisation maximale de la puissance nominale et permettent un réglage sur site pour optimiser les performances de la tour.
- Moteur robuste à ventilation extérieure moteur en fonte avec facteur de service 1,15, à usage intensif, conçu selon les spécifications de Marley pour la tour de refroidissement. Isolation spéciale pour une protection supplémentaire contre l’humidité.
- Garantie mécanique de cinq ans équipements mécaniques garantis cinq ans.
- Équipements optionnels et accessoires
- Faites évoluer votre installation avec les diverses options et accessoires disponibles qui améliorent le fonctionnement, la longévité, la maintenance et l’accessibilité de votre tour de refroidissement.
- Bassin de distribution en acier inoxydable
La corrosion est habituellement extrêmement agressive dans les bassins de distribution d’eau chaude. L’acier inoxydable garantit une durée de vie prolongée, sans aucun problème. - Système de commande Marley
Centre de commande câblé, installé et testé en usine dans boîtier NEMA 3R monté sur la tour à proximité de la porte d’accès. Système complété par un contrôleur pour moteurs à une ou deux vitesses afin de maintenir la température d’eau froide choisie. - Grilles de retenue d’entrée
Grilles métalliques galvanisées installées en usine, à bords en U, qui fonctionnement en coopération avec les auvents cellulaires internes. - Plateforme de service externe

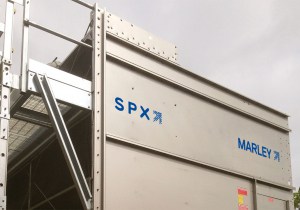

Plateforme qui permet un accès aisé au système de distribution sans augmenter la hauteur installée de la tour. La plateforme comporte des glissières de sécurité OSHA et est montée en usine afin de réduire les coûts de main d’œuvre et la durée d’installation. Échelle installée sur site avec cage facultative pour un meilleur accès. - Bassin de collecte en acier inoxydable
Toutes les pièces du bassin de collecte situées dans la zone humide, dont les éléments structurels du bassin, le matériel de fixation et toutes les options du bassin, sont en acier inoxydable série 300 de forte épaisseur.
